MermaidでER図を作成する方法【erDiagramの使い方】

はじめに

ER図を作成する方法はいくつかありますが、
最近はMermaidを使ってコードで管理する方法が人気です。

この記事では、MermaidのerDiagramを使ってER図を作成する方法を解説します。

Mermaidとは

Mermaidは、テキストから図を生成できるツールです。

コード → 図

のように、シンプルに構造を可視化できます。

ER図の基本構文（erDiagram）

erDiagram
  // ユーザーテーブル定義
  USERS {
    int id PK
    varchar places
  }
  // 注文テーブル定義
  ORDERS {
    int order_id PK
    varchar places FK
  }
  // 関係性定義
  USERS ||--o{ ORDERS : places

記号の意味

||  → 1（必ず1つ）
o{  → 多（0以上）

👉 つまり

1対多（1:N）

を表します。

サンプル（ECサイト）

erDiagram
    USERS {
        int id PK
        varchar username
        varchar email
        datetime created_at
        datetime updated_at
    }
    ORDERS {
        int order_id PK
        int user_id FK
        datetime order_date
        decimal total_amount
        varchar status
    }
    PRODUCTS {
        int product_id PK
        varchar product_name
        decimal price
        int stock_quantity
    }
    ORDER_ITEMS {
        int order_item_id PK
        int order_id FK
        int product_id FK
        int quantity
        decimal unit_price
    }
    ORDERS ||--o{ USERS : "ORDERS.user_id"
    ORDER_ITEMS ||--o{ ORDERS : "ORDER_ITEMS.order_id"
    ORDER_ITEMS ||--o{ PRODUCTS : "ORDER_ITEMS.product_id"

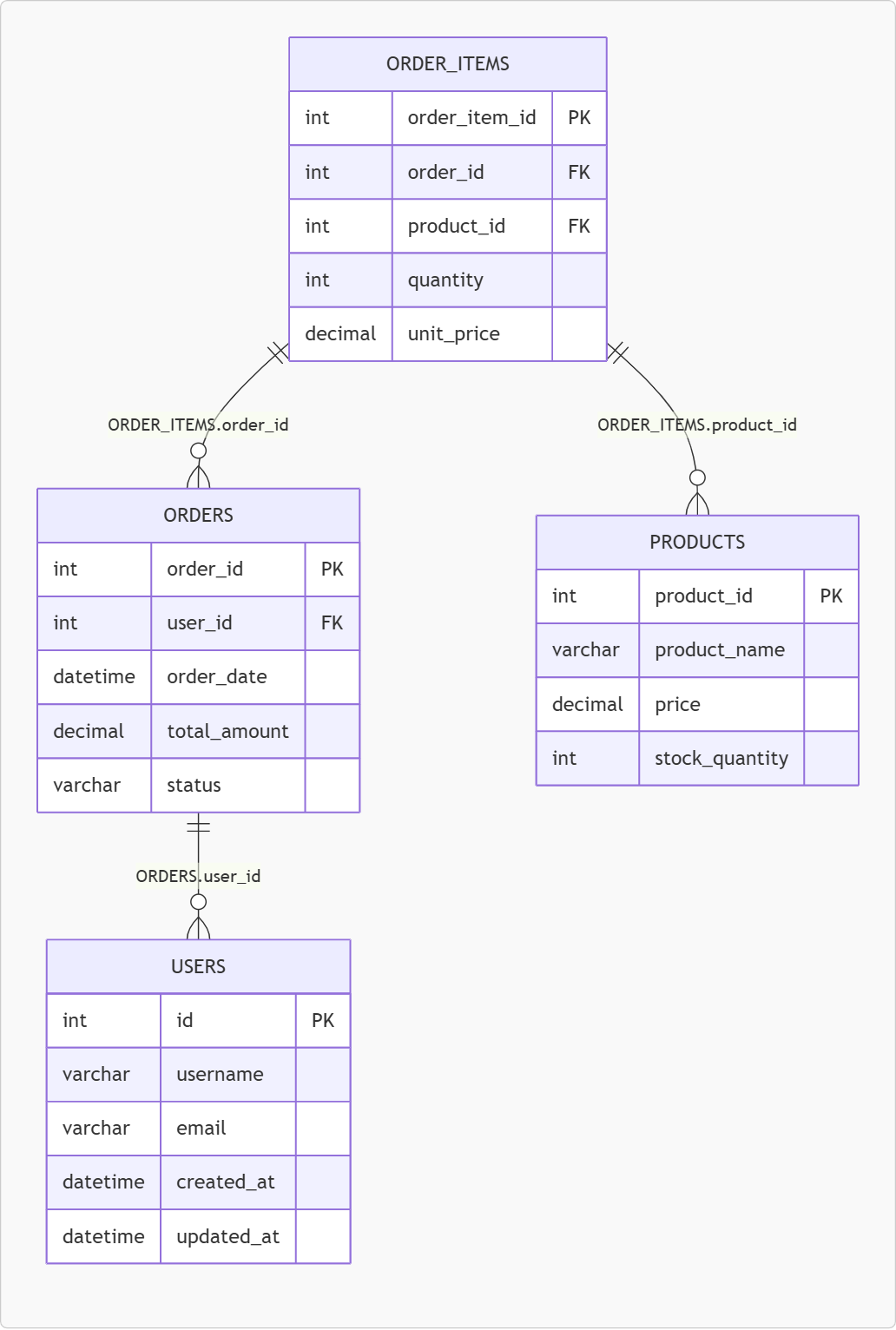

このコードで以下のようなER図が生成されます。

Mermaid ER図の例

MermaidでER図を作るメリット

① コード管理できる
Gitで変更履歴を管理できる
② ドキュメントにそのまま使える
③ 修正が簡単

GUIツールと違って
👉 コードを書き換えるだけ

実務での使い方

SQLから自動生成する方法

手書きでも良いですが、
SQLから自動生成するとさらに効率的です。

例えば以下のSQL
-- テーブル1: users
CREATE TABLE users (
    id INT PRIMARY KEY AUTO_INCREMENT,
    username VARCHAR(100) NOT NULL,
    email VARCHAR(255) NOT NULL UNIQUE,
    created_at DATETIME DEFAULT CURRENT_TIMESTAMP,
    updated_at DATETIME DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP
);
-- テーブル2: orders
CREATE TABLE orders (
    order_id INT NOT NULL,
    tenant_id INT NOT NULL,
    user_id INT NOT NULL,
    order_date DATETIME DEFAULT CURRENT_TIMESTAMP,
    total_amount DECIMAL(10, 2) NOT NULL,
    status VARCHAR(50) DEFAULT 'pending',
    PRIMARY KEY (order_id, tenant_id),
    FOREIGN KEY (user_id) REFERENCES users(id),
);

👉 Mermaid形式に変換すると

erDiagram
  USERS ||--o{ ORDERS : has
SELECT文の場合
SELECT *
FROM users u
JOIN orders o ON u.id = o.user_id;

👉 Mermaid形式に変換すると

erDiagram
  USERS ||--o{ ORDERS : has

👉 この変換は手動でも可能ですが、ツールを使うと一瞬で生成できます。
👉 SQL2ERはこちら

※ こちらのツールは生成後にMermaid形式（.mmd）ファイルをダウンロードできます。

まとめ

👉 SQL2ERでER図を自動生成してみる
※ 生成後にMermaid形式（.mmd）ファイルをダウンロードできます。
