SELECT文からER図を自動生成する方法【JOIN解析】

はじめに

SQLのSELECT文からER図を作成する方法を解説します。

JOINが複雑でテーブル構造が分かりづらい場合でも、SELECT文だけで関係性を可視化できます。

ER図とは

ER図とは、データベースの構造を視覚的に表現した図です。

• エンティティ（テーブル）
• 属性（カラム）
• 関係性（リレーション）

これらを図として表すことで、データの構造を直感的に理解できます。

SELECT文からER図を生成するメリット

構造の全体像を把握できる

結合テーブルが増えるほど、SQLだけでは構造理解が難しくなります。 ER図があることで、全体像を一目で把握できます。

保守・改修がしやすくなる

既存システムの改修時、ER図があると影響範囲の特定が容易になり 作業コストを削減できます。

テーブル定義不要

テーブル定義を探す手間なくても、目の前にあるSELECT文だけで構造を可視化できます。

誰でも理解しやすい

視覚化されることで、非エンジニアでも理解しやすくなり、新人のキャッチアップにも役立ちます。

なぜSELECTからER図が作れるのか

通常、ER図はCREATE TABLEなどのDDLから作成されることが多いですが、
実はSELECT文からでもテーブル同士の関係を読み取ることができます。

その理由は、SELECT文にはテーブル間の結合条件（リレーション）が明示されているためです。

例えば以下のSQLを見てみます。

SELECT *
FROM users u
JOIN orders o ON u.id = o.user_id;

このとき

u.id = o.user_id

という条件が記述されています。

これは

• users テーブル の id カラム（主キー）
• orders テーブル の user_id カラム（外部キー）

の関係を表しており、テーブル同士のリレーションそのものです。

つまり、JOIN + ON句 = ER図の線と考えることができます。

このように、SELECT文の中に含まれる結合条件を解析することで、ER図を自動的に生成することが可能になります。

JOINの仕組み

JOINは、複数のテーブルを結び付けてデータを取得するためのSQL構文です。
結合条件を指定することで、条件に一致するデータのみを結合します。

基本的な書き方は以下の通りです。

SELECT *
FROM テーブルA
JOIN テーブルB ON 条件;

この「条件」がテーブル同士の関係を定義しています。

代表的なJOINの種類

INNER JOIN - 内部結合

SELECT *
FROM users u
INNER JOIN orders o ON u.id = o.user_id;

• 両方のテーブルに存在するデータのみ取得します。
• 最も一般的なJOINです。

LEFT JOIN - 左外部結合

SELECT *
FROM users u
LEFT JOIN orders o ON u.id = o.user_id;

• 左のテーブル（users）は必ず残る
• 右のテーブル（orders）は存在しない場合NULL

RIGHT JOIN - 右外部結合

SELECT *
FROM users u
RIGHT JOIN orders o ON u.id = o.user_id;

• 右のテーブル（orders）は必ず残る
• 左のテーブル（users）は存在しない場合NULL

ER図との関係

JOINは単なるデータ取得ではなく、どのテーブルとどのテーブルがどう繋がっているかを表現しています。

そのため、JOINを解析することで

👉 テーブル間の関係（ER図）を復元できる

というわけです。

ON句の見方（最重要）

ER図生成において最も重要なのがON句の解析です。
ON句には、テーブル同士の結びつきが直接書かれています。

基本パターン

u.id = o.user_id

この1行から読み取れることは以下です。

• users.id と orders.user_id が関連している
• usersが親テーブル
• ordersが子テーブル

読み取り方のコツ

• ① 「=」の左右を見る

👉 それぞれ別テーブルのカラム

• ② 「id」を持つ側が親になりやすい

users.id ← 親
orders.user_id ← 子

• ③ 複数JOINも同じ

JOIN order_items oi ON o.id = oi.order_id

JOIN products p ON oi.product_id = p.id;

👉 1つずつ分解すればOK

注意点

• alias（u, o など）に注意する
• 複数条件（AND）がある場合もある
• ON o.id = s.order_id AND o.user_id = s.user_id

👉 それぞれ個別に解析する

よくある課題

こういう時ってないですか...？

• JOINが多すぎて構造が分からない
• テーブルの関係を頭の中で追うのがつらい
• ER図が欲しいけど存在しない

解決方法

自動生成ツールを活用する

これらの課題は、SELECT文からER図を自動生成ツールを活用することで解決できます。

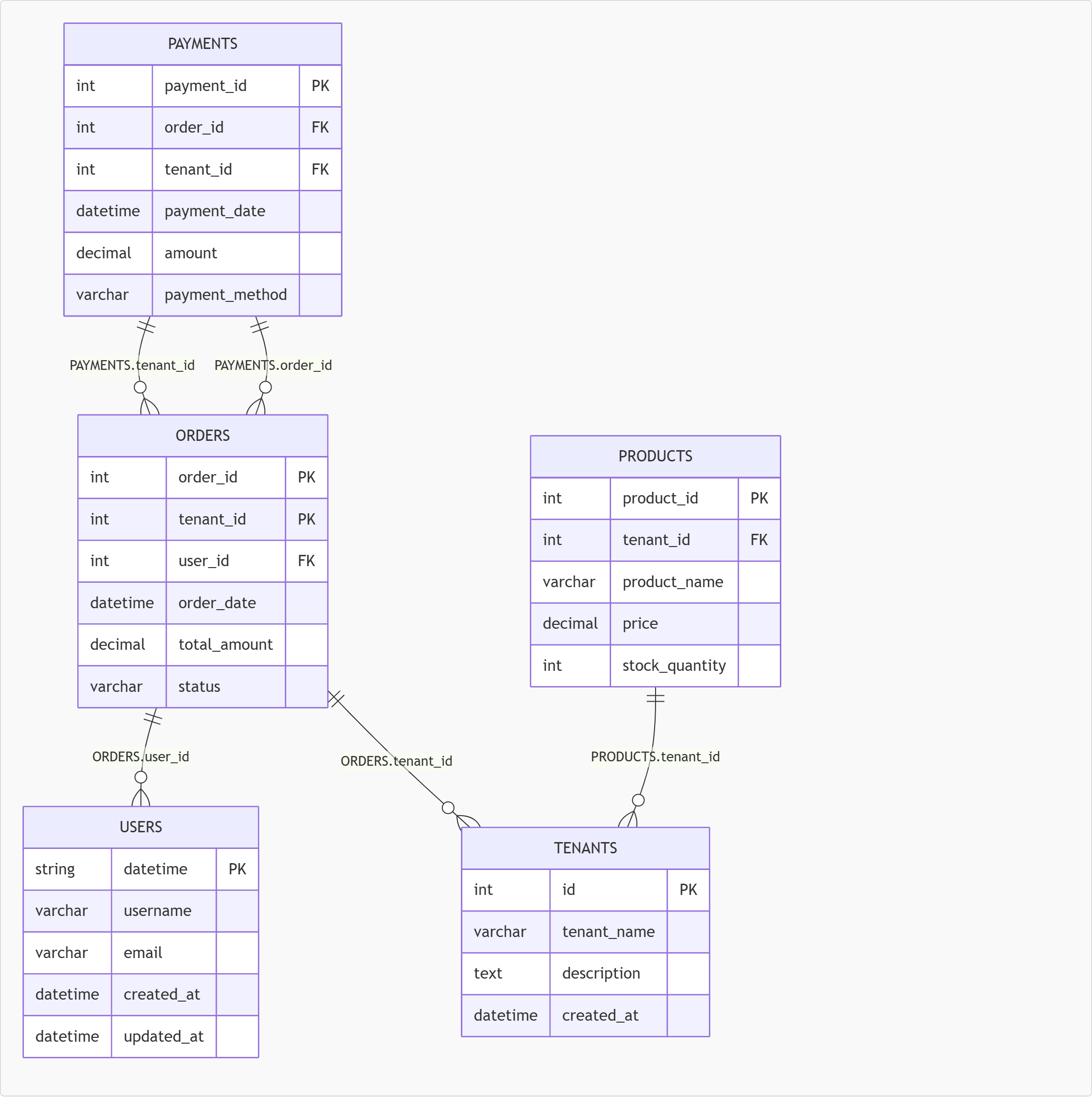

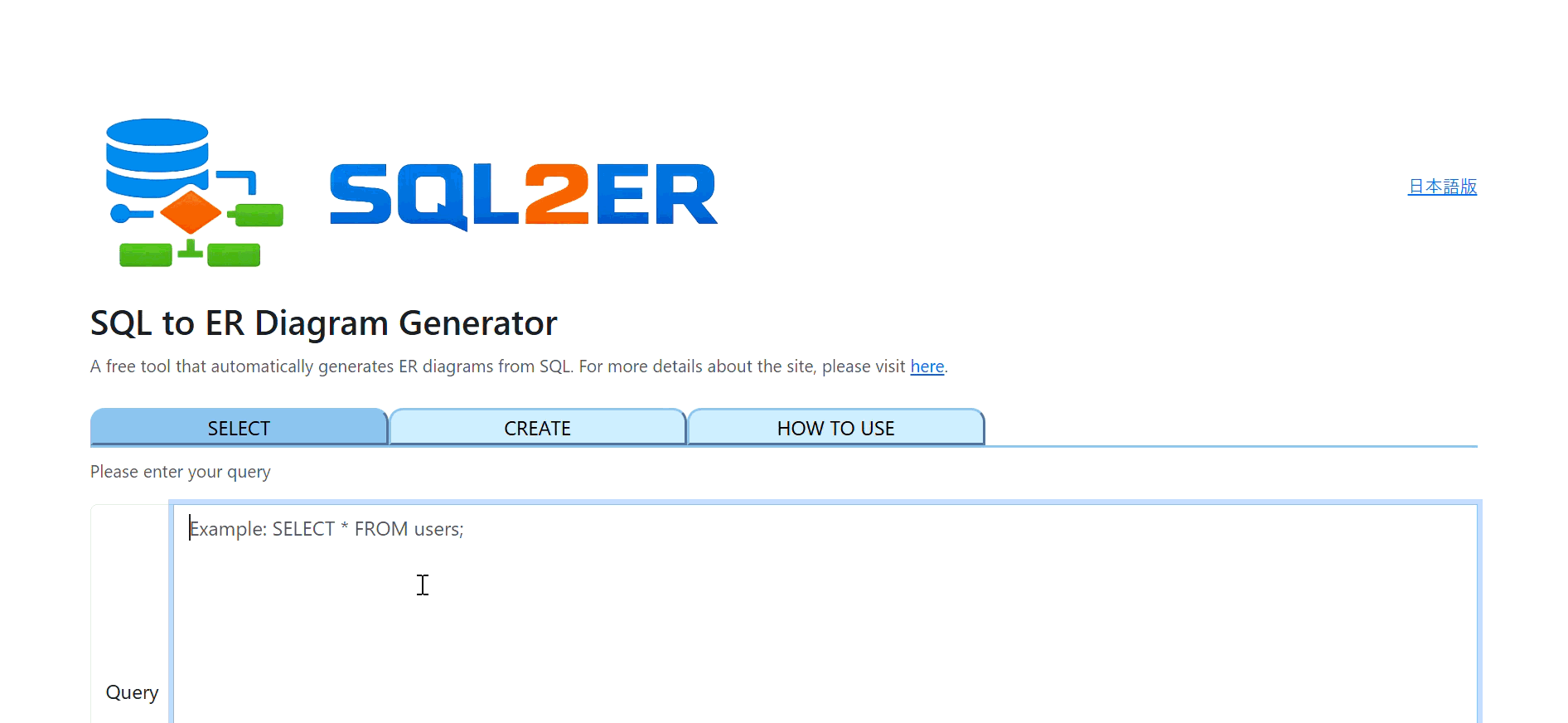

当サイトでは、SQLからER図を自動生成できるツールを提供しています。
👉 ER図生成ツールはこちら

特徴

• ブラウザだけで動作（インストール不要）
• フロントエンドのみで完結
• 入力したSQLは外部へ送信されない

活用シーン

• 既存システムの解析
• 構造の可視化・共有
• SQLレビュー
• 新規メンバーのキャッチアップ

まとめ

• SELECT文にはリレーション情報が含まれている
• JOINはテーブル同士の関係を定義している
• ON句を解析すればER図を生成できる

この仕組みを利用することで、DDLがなくてもテーブル構造を可視化することが可能になります。

SQL2ERを使うと、これらを自動で可視化できます
👉 使ってみる
